機械尺寸圖及電力需求表 (LK-625S Series)

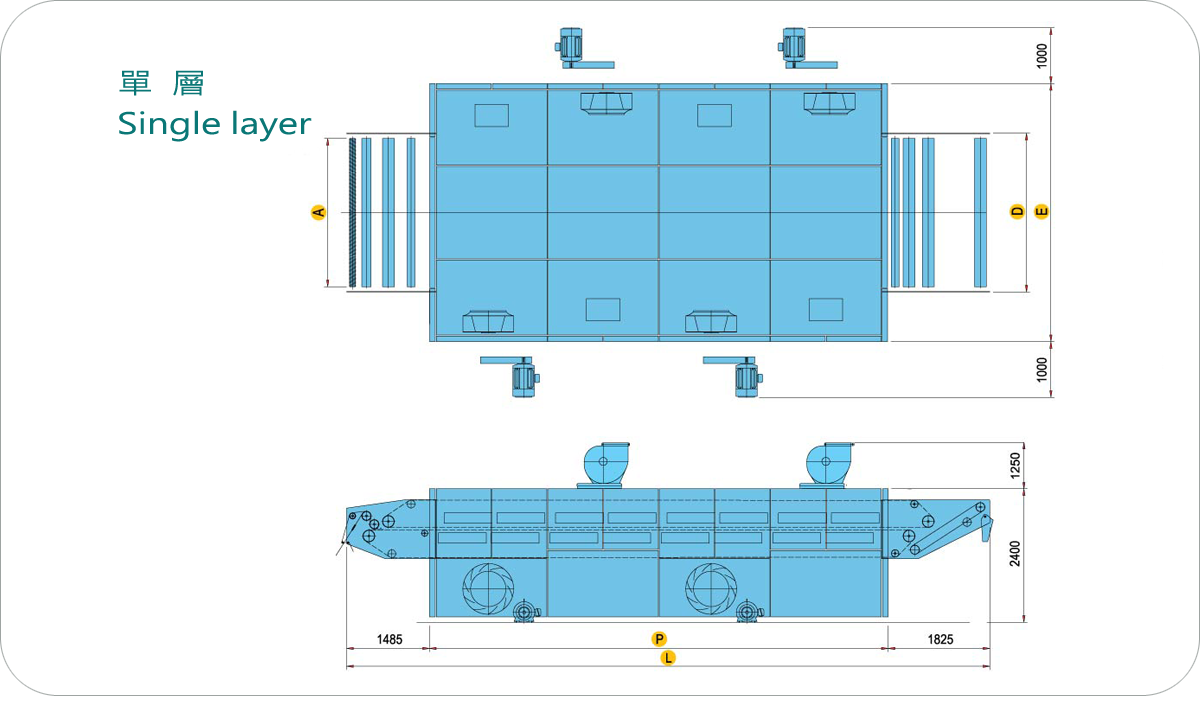

機台尺寸圖表

MODEL NO.	A	D	E	Working Width	Conveyor Width
2000	2160	2350	4130	1850	1950
2500	2660	2850	4630	2350	2450
2800	2960	3050	4930	2650	2750
3000	3160	3250	5130	2850	2950

機台設計基準

Chanber	P	L	Max Speed	FAN HP	Heating Requirement
2	4230	9215	30M/min	2x40HP	60萬Kcal
3	6230	11215	30M/min	3x40HP	90萬Kcal
4	8230	13215	40M/min	4x40HP	120萬Kcal
5	10230	15215	60M/min	5x40HP	150萬Kcal
6	12230	17215	60M/min	6x40HP	180萬Kcal

使用溫度與熱源

使用熱源 Heat source	使用溫度 Working Temp
瓦斯 LPG. or NG	220° C max
熱煤油 Themo Oil	220° C max
蒸氣 Steam	6Kg/cm² ： 130° C max 12Kg/cm² ： 160° C max
蒸氣+電熱 Steam+Electric	195° C max
