機械尺寸圖及電力需求表 (LK-625V Series)

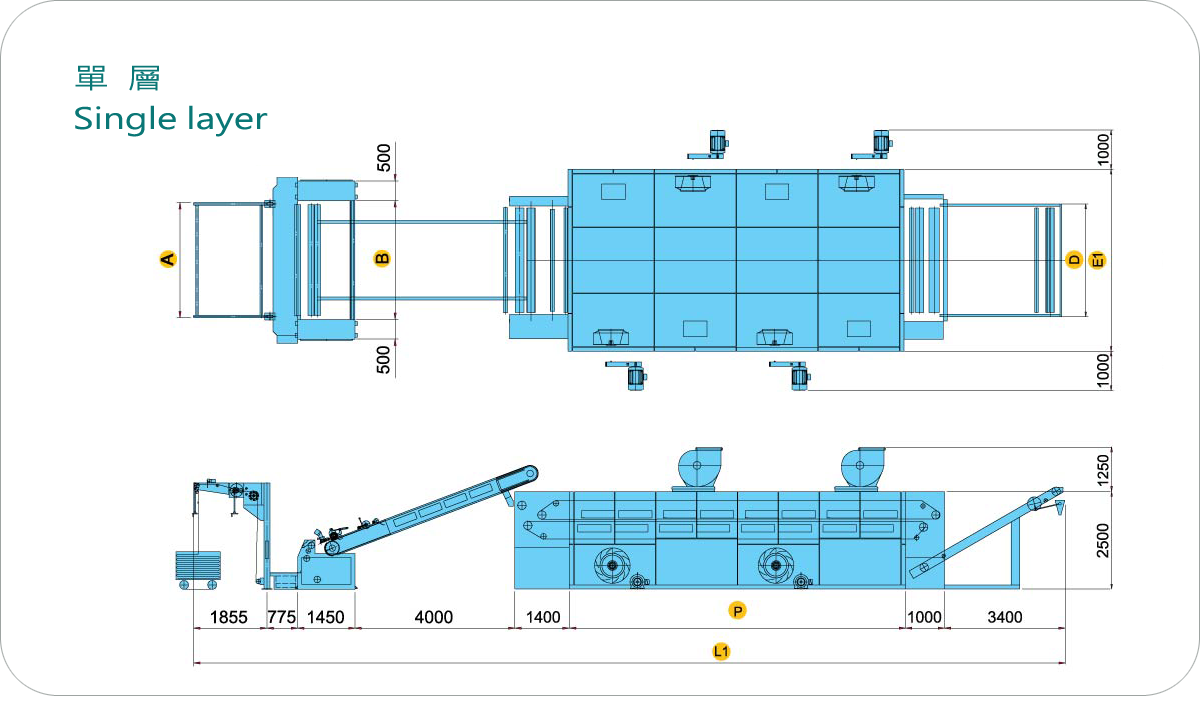

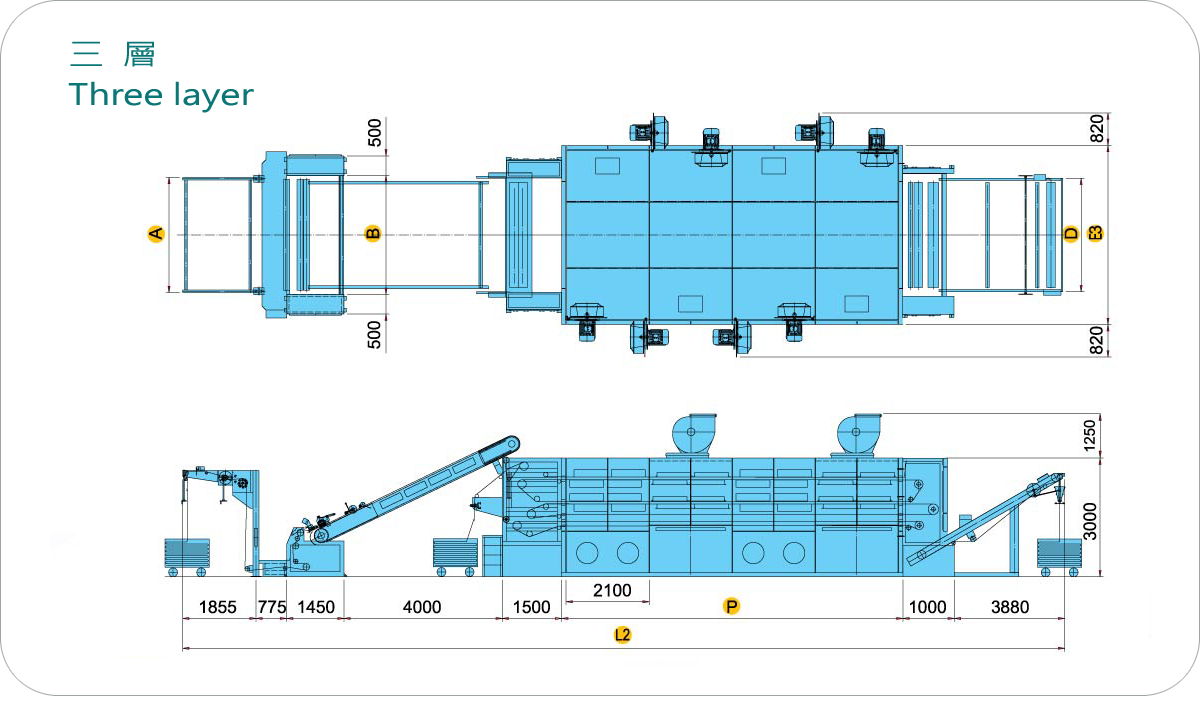

機台尺寸圖表

MODEL NO.	A	B	D	E1	E3	Working Width
2000	2412	2700	2360	4130	4030	1850
2300	2712	3000	2660	4430	4330	2150
2500	2912	3200	2860	4630	4530	2350
2700	3112	3350	2960	4630	4530	2350
2800	3212	3450	3060	4930	4830	2650
3000	3412	3650	3260	5130	5030	2850

機台設計基準

Chanber	P	L1	Max Speed	FAN HP single layer	FAN HP single layer	Heating Requirement
2	4430	13545	30M/min	2x40HP	4x25HP	60萬 KCal
3	6530	15645	30M/min	3x40HP	6x25HP	90萬 KCal
4	8630	17745	40M/min	4x40HP	8x25HP	120萬 KCal
5	10730	19845	60M/min	5x40HP	10x25HP	150萬 KCal
6	12830	21945	60M/min	6x40HP	12x25HP	180萬 KCal

使用溫度與熱源

使用熱源 Heat source	使用溫度 Working Temp
瓦斯 LPG. or NG	220° C max
熱煤油 Themo Oil	220° C max
蒸氣 Steam	6Kg/cm² ： 130° C max 12Kg/cm² ： 160° C max
蒸氣+電熱 Steam+Electric	195° C max
